Ordnance Survey National Grid | Pesquisa da Rede Nacional de Ordenação

Autor: Leandro Alegsa

26-01-2021

O Ordnance Survey National Grid é um sistema utilizado para mapear a Grã-Bretanha. É diferente do uso da latitude e longitude. A Ordnance Survey (OS) criou o sistema. É muito utilizado em seus dados de levantamento. Ele também é usado em mapas baseados nessas pesquisas.

O sistema divide o mapa em quadrados. Cada quadrado é etiquetado com duas letras. A primeira letra se refere a quadrados que são 500 km por 500 km. Esses quadrados estão delineados em cinza escuro no mapa à direita. Apenas quatro deles têm uma grande área de terra na Grã-Bretanha: S, T, N e H. A praça O tem uma área minúscula em North Yorkshire. A maior parte dessa área minúscula fica geralmente debaixo d'água na maré alta.

Para a segunda letra, cada 500 km quadrados é dividido em 25 quadrados que são 100 km por 100 km. Cada uma delas tem um código de letra de A a Z. (A letra I não é usada.) As letras começam com A no canto noroeste e vão para Z no canto sudeste. Estes quadrados estão delineados em cinza claro no mapa. As que têm terra têm letras mostradas.

O sistema também pode ser usado para dar a localização de uma área menor dentro de uma praça alfabética. Isto é feito dando a distância leste e norte do canto sudoeste da praça. Por exemplo, NH0325 (ou NH 03 25) significa um quadrado de um quilômetro cujo canto sudoeste está a 3 km a leste e 25 km ao norte do canto sudoeste da praça NH. O sistema também pode especificar áreas menores que um quilômetro. Por exemplo, a referência da grade da praça de 100 metros contendo o cume de Ben Nevis é NN 166 712.

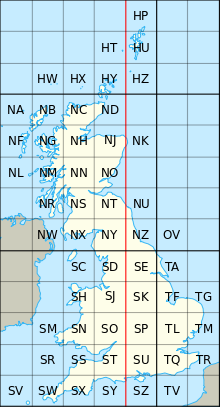

Quadrados do sistema de grade. A linha vermelha é o meridiano central (2° W).

Perguntas e Respostas

P: O que é a grade nacional da Ordnance Survey?

R: A Rede Nacional do Ordnance Survey é um sistema usado para mapear a Grã-Bretanha. Foi criado pelo Ordnance Survey (OS) e é diferente do uso da latitude e longitude.

P: Como o sistema divide o mapa?

R: O sistema divide o mapa em quadrados, com cada quadrado etiquetado com duas letras. A primeira letra se refere a quadrados que são 500 km por 500 km, enquanto para a segunda letra cada 500 km quadrados é dividido em 25 quadrados que são 100 km por 100 km.

P: Como se pode especificar as localizações dentro de uma praça com letras?

R: Locais dentro de uma praça alfabética podem ser especificados dando a distância leste e norte do canto sudoeste da praça. Por exemplo, NH0325 (ou NH 03 25) significa uma praça de um quilômetro cujo canto sudoeste fica a 3 km a leste e 25 km ao norte do canto sudoeste da praça NH.

P: O que são algumas dessas grandes praças delineadas em cinza escuro nos mapas?

R: Essas grandes praças delineadas em cinza escuro nos mapas incluem S, T, N e H - apenas quatro delas têm uma grande área de terra na Grã-Bretanha. A praça O contém uma pequena área de North Yorkshire que normalmente a maior parte dessa área está submersa na maré alta.

P: Como o senhor rotula áreas menores dentro de uma praça com letras?

R: As áreas menores dentro de um quadrado com letras podem ser etiquetadas dando sua referência de grade que especifica sua distância leste e norte de seu canto sudoeste. Por exemplo, NN 166 712 dá a localização do cume de Ben Nevis, que fica em uma área menor que um quilômetro quadrado.

P: Que letras são usadas para rotular cada 100km x 100km de seção?

R: Cada seção de 100km x 100km tem seu próprio código de letra que vai de A a Z (excluindo I). As letras começam com A no canto noroeste e vão para Z no canto sudeste.

P: Existe um exemplo dado de como isso funciona?

R: Sim - NH0325 (ou NH 03 25) significa uma praça de um quilômetro cujo canto sudoeste fica a 3 km a leste e 25 km ao norte do canto sudoeste da Praça NH.
